multi N/C 2300 Serie Der Spezialist
- Kompakt und robust
- Beste Partikelgängigkeit: Präzise Messung ohne Probenverschleppung
- Für kleinste Probenvolumina geeignet (Injektionsvolumina: 10 - 500 µl)
- Einfache Handhabung und optimierte Abläufe
- Neue intuitive Software mit Live-Ergebnisanzeige
Der Spezialist: Ein Verbrennungsgerät spezialisiert auf die Analyse partikelreicher Proben sowie auf Proben, die nur in geringen Volumina vorliegen.
TOC/TNb-Analyse für partikelreiche Proben und Spezialanwendungen
Die kompakten, robusten Geräte der multi N/C 2300 Serie sind durch die Direktinjektionstechnik ideal für partikelreiche Proben. Modular aufgebaut, sind sie für die Feststoff- sowie simultane Stickstoffmessung konfigurierbar. Die septumfreie Direktinjektion verhindert Probenverschleppung bei partikelhaltigen Flüssigproben. Die Injektion aus der Mikroliterspritze ermöglicht die Dosierung kleinster Probenvolumina, beispielsweise bei wissenschaftlichen Anwendungen. Bei der Gesamtproteinbestimmung über die Gesamtstickstoff-Analyse in Impfstoffen überzeugen die Geräte durch kurze Messzeit, verschleppungsfreie Messung und einen weiten Arbeitsbereich.
- Herausragendes Partikelhandling ohne Verstopfung oder Verschleppung im Probenweg
- Messung unverdünnter Originalproben erübrigt aufwändige Vorverdünnungsschritte
- Neue intuitive Software mit Livebilddarstellung und 21 CFR Part 11- konformem Pharmamodul
- Personalentlastung durch langzeitstabile Kalibrierung mit einzigartigem VITA-Flow-Management-System
- Automatisches Ansäuern, Ausblasen sowie Probenhomogenisierung
- Fünf-Jahre-Garantie auf Weitbereichs-Focus Radiation NDIR Detektor und Ofentechnik
Produktinformationen herunterladen
Broschüren
| Titel | Sprache | Dateiinformationen |
|---|---|---|
| Flyer Calibration Standard Offering for TOC, AAS, and ICP Devices (EN) | en | PDF, 492 KB |
| Flyer Kalibrierstandards für TOC-, AAS- und ICP-Geräte (DE) | de | PDF, 633 KB |
| Brochure multi N/C x300 Series (DE) | de | PDF, 1 MB |
| Brochure multi N/C x300 Series (EN) | en | PDF, 1 MB |
| Brochure multi N/C x300 Series (KOR) | ko | PDF, 2 MB |
| Flyer multi N/C Software (DE) | de | PDF, 259 KB |
| Flyer multi N/C Software (EN) | en | PDF, 249 KB |
| Brochure multi N/C x300 Series (FR) | fr | PDF, 6 MB |
| Flyer TOC vs. COD/BOD5 - Switch and Save (EN) | en | PDF, 1 MB |
| Flyer TOCnology made for you (EN) | en | PDF, 495 KB |
| Flyer TOCnology made for Pharma EN | en | PDF, 893 KB |
Ausgeklügelte Technologien für partikelreiche Proben und geringe Probenmengen
Schwierige Matrices und anspruchsvolle Anwendungsbereiche brauchen ein robustes Gerät. Die septumfreie Direktinjektion aus der Mikroliterspritze der multi N/C 2300 Serie mit effizienter Spültechnik verhindert effektiv Verstopfung des Dosierweges und Probenverschleppung auch bei sehr partikelhaltigen oder emulsionsartigen Proben.
Das Herzstück der Messtechnik ist der Weitbereichs-Focus Radiation NDIR Detektor. Durch den weiten Messbereich von 0 bis 30.000 mg/l TOC können Originalproben ohne Probenverdünnung direkt gemessen werden. Die Easy Cal Funktion ermöglicht die automatische und langzeitstabile Kalibrierung und Standardwiederfindung. Grundlage ist das VITA-Flow-Management-System, welches Gasflussschwankungen effektiv ausgleicht.
Für die automatische Probenzufuhr eignet sich der Autosampler AS 60, welcher automatisches Ansäuern und Ausblasen sowie magnetisches Rühren zur Homogenisierung von Flüssigproben ermöglicht. Optional ist ein 112-Positionen-Tablett für 2 ml-HPLC-Gläschen verfügbar.
TC und TOC in homogenen Feststoffproben können mit dem Double Furnace Modul durch katalytische Oxidation bei Temperaturen von bis zu 950 °C im internen Ofen multi N/C 2300 gemessen werden. Weiterhin steht mit dem HT 1300 ein Feststoffmodul zur katalysatorfreien Verbrennung von Feststoffproben bei bis zu 1800 °C (mit Zuschlagsstoffen) im Keramikarbeitsrohr zur Verfügung. Die horizontale Probenzufuhr ermöglicht die Direktanalyse im Keramikschiffchen für Probeneinwaagen bis zu drei Gramm ohne vorheriges Verpacken. Dieses Feststoffmodul ist Bestandteil des multi N/C 2300 duo Systems einschließlich Automatisierung oder kann jederzeit sowohl mit manueller als auch mit automatischer Probenzufuhr nachgerüstet werden.
Für die Stickstoffmessung kann auf Wunsch ein betriebssicherer elektrochemischer Detektor (ChD) ins Gerät integriert werden. Optional kann auch ein Chemolumineszenz-Detektor (CLD) als separates Detektormodul konfiguriert oder nachgerüstet werden.
Varianten auf einen Blick
multi N/C 2300
Der TOC/TNb-Analysator eignet sich für partikel- und ölhaltige Proben in der Umweltanalytik. Durch Dosierung aus der Mikroliterspritze zeichnet sich das Gerät durch äußerst sparsamen Umgang mit der Probe aus und eignet sich für Anwendungen im Forschungumfeld.
Feststoffanalyse (optional, manuell)
- Katalysatorfreie Hochtemperaturverbrennung mit HT 1300
- Säureaufschluss für die TIC-Analyse in Feststoffen
- Double-Furnace-Feststoffmodul für die katalytische Hochtemperaturverbrennung
Stickstoffanalyse
- ChD-Detektor (in das Gerät integrierbar)
- CLD-300 Detektor-Modul (nachrüstbar)
- Simultane Messung von TOC und TNb
Anwendungen
- Abwasseranalyse auf der Kläranlage
- Analyse von Industrieabwasser und Eluaten
- Analyse geringer Probenmengen z.B. die Analyse von Bodenextrakten, Sickerwasser und Eisbohrkernen im Forschungsumfeld

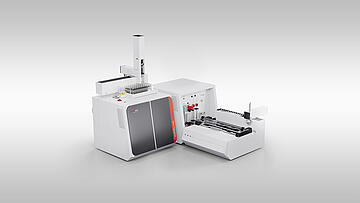

multi N/C 2300 duo
Der TOC/TNb-Analysator mit integrierter automatisierter Feststoffanalyse eignet sich für partikel- und ölhaltige Wasserproben sowie für weniger homogene Feststoffproben.
Feststoffanalyse:
- Automatisierte katalysatorfreie Hochtemperaturverbrennung bei bis zu 1800 °C (mit Zuschlagsstoffen) im Keramikarbeitsroh
- Optional: Säureaufschluss für die TIC-Analyse in Feststoffen
Stickstoffanalyse
- Simultane Messung von TOC und TNb
- ChD-Detektor (in das Gerät integriert)
- CLD-300 Detektor-Modul (nachrüstbar)
Anwendungen
- Abwasseranalyse auf der Kläranlage
- Analyse von Industrieabwasser und Eluaten
- Analyse geringer Probenmengen z.B. die Analyse von Bodenextrakten, Sickerwasser und Eisbohrkernen im Forschungsumfeld
- Analyse von Böden, Altlasten, Sedimenten, Abfällen, Bauschutt
multi N/C 2300 N
Stickstoff-Analysator für die Gesamtproteinbestimmung durch katalytische Hochtemperaturverbrennung und CLD-Detektion. Das Gerät ist besonders geeignet für kleine Probenvolumina und Hochdurchsatzanwendungen durch hohen Automatisierungsgrad und kurze Messzeiten. Der Analysator ist konform mit der Arzneibuchmethode zur Gesamtproteinanalytik.
Automatisierung
- Analyse großer Probensequenzen mit dem integrierten AS 60 Autosampler und dem 112-Positionen-Tablett
- Nutzung von 2 ml HPLC-Vials, dadurch extrem Proben sparend
Stickstoffanalyse
- Beinhaltet standardmäßig CLD-300 Detektor-Modul
Anwendungen
- Qualitätskontrolle von Impfstoffen
- TN-Bestimmng in wässrigen Proteinlösungen im pharmazeutischen Bereich
Produkte
multi N/C 2300 - TOC-Analysator mit Direktinjektions-Technik
Kompakter TOC-Analysator mit Hochtemperaturverbrennung. Septumfreie Direktinjektionstechnik für verschleppungsfreies Arbeiten mit partikel- und ölhaltigen Proben. Perfekt auch für kleine Probenmengen.
Bestellnummer: 450-500.100-2
multi N/C 2300 duo - Automatisierte Flüssig- und Feststoff-TOC-Analyse
Robuste Automatisierung - ob feste oder flüssige Proben. Septumfreie Direktinjektionstechnik für partikel- und ölhaltige Wasserproben in Kombination mit der katalysatorfreien Probenoxidation im Keramikverbrennungsrohr für Feststoffe.
Bestellnummer: 450-500.104-2
multi N/C 2300 N - TN-Analysator für wässrige Proteinlösungen
Gesamtproteinbestimmung durch katalytische Hochtemperaturverbrennung und CLD-Detektion. Septumfreies Direktinjektionsverfahren für verschleppungsfreies Arbeiten. Hoher Automatisierungsgrad für große Probensequenzen mit HPLC-Vials.
Bestellnummer: 450-500.103-2
Applikationen
Applikationen
-
TOC/TNb-Bestimmung in Prozessabwässern der Papier-und Zellstoffindustrie (DE)
-
Nutzen der TIC-Analytik beim Lithium-Akku-Recycling zur Lithium-Rückgewinnung (DE)
-
Benefits of TIC analysis in lithium battery recycling for Lithium recovery (EN)
Applikationen
-
Nutzen der TIC-Analytik beim Lithium-Akku-Recycling zur Lithium-Rückgewinnung (DE)
-
Benefits of TIC analysis in lithium battery recycling for Lithium recovery (EN)
Applikationen
-
Total Protein Determination in Pharmaceutical Products (Vaccines) by TNb Analysis and Catalytic Combustion (EN)
Applikationen
-
TOC/TNb Determination in Refinery Effluents (EN)
-
TOC/TNb-Bestimmung in Prozessabwässern der Papier-und Zellstoffindustrie (DE)
-
TOC/TNb Determination in Pulp and Paper Process Effluents (EN)
-
TOC-Wiederfindung in partikelhaltigen Proben mit dem Cellulose-Test nach DIN EN 1484 (DE)
-
TOC Recovery in Particle-Containing Samples with the Cellulose Test According to DIN EN 1484 (EN)
-
Nutzen der TIC-Analytik beim Lithium-Akku-Recycling zur Lithium-Rückgewinnung (DE)
-
Benefits of TIC analysis in lithium battery recycling for Lithium recovery (EN)
-
TOC/TNb-Bestimmung in Raffinerieabwässern (DE)
-
TNb-Bestimmung in Wasserproben der Umweltüberwachung gemäß DIN EN ISO 20236 (DE)
-
TNb determination in water samples for environmental monitoring in accordance with DIN EN ISO 20236 (EN)
Applikationen
-
TOC/TNb Determination in Refinery Effluents (EN)
-
TOC/TNb-Bestimmung in Raffinerieabwässern (DE)
Technische Daten
Detektor |
Injektionsvolumen |
Probenzuführung |
Analysenzeit |
Präzision/ Reproduzierbarkeit |
Parameter |
Optionale Parameter |
Aufschluss-Methode |
Gasversorgung |
Nachweisgrenzen |
Messbereich |
Gerätemaße (Breite x Tiefe x Höhe) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
multi N/C 2300 - TOC-Analysator mit Direktinjektions-Technik |
Focus Radiation NDIR | 10 - 500 µl | Direktinjektion | 3 - 5 min | 1 - 2 % | TC, TIC, TOC, DOC, NPOC, NPOCplus | TNb (ChD/CLD) | Katalytische Hochtemperaturverbrennung bis zu 950°C | Sauerstoff 4.5 oder synthetische Luft (CO2 <1 ppm, Kohlenwasserstoffe <0.5 ppm) | 50 µg/L | 0 - 30000 mg/L | 513 mm x 464 mm x 550 mm |
|
multi N/C 2300 duo - Automatisierte Flüssig- und Feststoff-TOC-Analyse |
Focus Radiation NDIR | 10 - 500 µl | Direktinjektion | 3 - 5 min | 1 - 2 % | TC, TIC, TOC, DOC, NPOC, NPOCplus | TNb (ChD/CLD) | Katalytische Hochtemperaturverbrennung bis 950°C & Katalysatorfreie Oxidation bis 1300°C |
Sauerstoff 4.5 oder synthetische Luft (CO2 <1 ppm, Kohlenwasserstoffe <0.5 ppm) Sauerstoff 2.5 |
50 µg/L | 0 - 30000 mg/L | 1865 mm x 650 mm x 970 mm |
|
multi N/C 2300 N - TN-Analysator für wässrige Proteinlösungen |
Chemiluminescence Detector (CLD) | 10 - 500 µl | Direktinjektion | 3 - 5 min | 1 - 2 % | TN | Hochtemperaturverbrennung bei bis zu 950°C | Sauerstoff 4.5 oder synthetische Luft (CO2 <1 ppm, Kohlenwasserstoffe <0.5 ppm) | 5 µg/L | 0 - 200 mg/L | 813 mm x 500 mm x 970 mm |
Weitere Informationen zu unseren Produkten sowie möglichen Varianten können den technischen Dokumenten entnehmen oder nutzen Sie gerne unser Kontaktformular.
Normen
- APHA SM 5310 A, B, C, D
- ASTM D7573
- ASTM D8083
- ASTM G144
- DIN EN 12260
- DIN EN 13137
- DIN EN 1484
- DIN EN 15936
- DIN EN ISO 20236
- EP 2.5.33, 7B
- EPA 415.1
- EPA 415.3
- EPA 9060A-1
- ISO 10694
- ISO 8245
- JP 29, 7B
- USP 1057, 7.2
Bestellinformationen
Bestellnummer |
Beschreibung |
|---|---|
| 450-500.100-2 | multi N/C 2300 - TOC-Analysator mit Direktinjektions-Technik |
| 450-500.104-2 | multi N/C 2300 duo Automatisierte Flüssig- und Feststoff-TOC-Analyse |
| 450-500.103-2 | multi N/C 2300 N - TN-Analysator für wässrige Proteinlösungen |
Zubehör
| AS 60 Probengeber für Direktinjektions TOC/TNb Analysatoren | 450-126.682 |
| HT 1300 für multi NC 2300 - Feststoff-Ofenmodul zur TC/TOC-Bestimmung | 450-900.128 |
| Double Furnace Feststoffmodul für multi N/C 2300 | 450-900.120 |
| TIC-Feststoffmodul manuell | 450-126.575 |
Software
multiWin pro - Software zur Bedienung und Datenauswertung der TOC/TNb Analysatoren
Bestellnummer: 450-011.500
Die neue intuitive Software multiWin pro ist Ihr Anwendercockpit, mit dem Sie alle wichtigen Informationen auf einem Screen erhalten. Sie überwacht alle wichtigen Systemparameter, liefert eine klare Darstellung der Messergebnisse und ermöglicht angenehmes und zielorientiertes Arbeiten durch automatisierte nutzerfreundliche Workflows. Weiterhin bietet sie optional Funktionen zur Datenintegrität gemäß FDA 21 CFR Part 11.
Die Software bietet unter anderem folgende Features:
- Sequenztabelle: Live-Ergebnisupdate, Möglichkeit zur Messung einer Probe mit verschiedenen Methoden aus demselben Probengläschen
- Kalibrierung: Kalibrierung als Bestandteil der Messsequenz und automatische Anwendung der Kalibrierauswertung auf die nachfolgenden Probenmessungen
- Easy Cal: Mehrpunktkalibrierung aus einem Standard einschließlich Blindwertkorrektur, langzeitstabile Kalibration (1 Jahr) dank eines einzigartigen Softwarealgorithmus
- Reporting: Datenauswertung und Erzeugung von Ergebnisreports während laufender Sequenz; anwenderspezifische Wahl der Ergebniseinheiten
- Umrechnungsfunktionen: Umrechnung von TOC-Ergebnissen in CSB- und BSB5-Äquvalente, TIC-Werte in CO2-Gehalte, sowie von Gesamtstickstoff-Ergebnisse in Gesamtprotein-Gehalte
- Selbst-Diagnostik: Automatische und permanente Leck-Kontrolle sowie Überwachung von Eingangs- und Geräteinnendruck, Überwachung von Wartungsintervallen, Ofen- und Peltier-Temperatur sowie Detektorstatus (Self-Check-System)
- Datenexport: Automatisch oder manuell in den Formaten XML, CSV und PDF
| Produkt | Notwendig | Inbegriffen |
|---|---|---|
| multi N/C 2300 - TOC-Analysator mit Direktinjektions-Technik (450-500.100-2) | ||
| multi N/C 2300 duo - Automatisierte Flüssig- und Feststoff-TOC-Analyse (450-500.104-2) | ||
| multi N/C 2300 N - TN-Analysator für wässrige Proteinlösungen (450-500.103-2) |
FDA 21 CFR Part 11 Konformität - Modul für multiWin pro
Bestellnummer: 450-011.501
Softwaremodul für FDA 21 CFR Part 11 Konformität und Datenintegrität
- 21 CFR Part 11 konformes Nutzermanagement mit Nutzerrollen und individueller Rechtevergabe
- Elektronische Signaturen (3-stufig) für die Freigabe von Kalibrierreports, Methoden und Analyseergebnissen
- Active Directory-Anbindung
- Audittrail mit umfangreichen Filter-Funktionen zur Überwachung von Änderungshandlungen der Nutzer
- Frei konfigurierbare Passwortregeln
- Für pharmazeutische Anwendungen optimierte IQ-, OQ- und PQ-Dokumente
- Software-Validierungs-Dokumentation und Dienstleistung durch unseren Service einschließlich Zertifikat
| Produkt | Notwendig | Inbegriffen |
|---|---|---|
| multi N/C 2300 - TOC-Analysator mit Direktinjektions-Technik (450-500.100-2) | ||
| multi N/C 2300 duo - Automatisierte Flüssig- und Feststoff-TOC-Analyse (450-500.104-2) | ||
| multi N/C 2300 N - TN-Analysator für wässrige Proteinlösungen (450-500.103-2) |
Verbrauchsmaterial
| 899-TOCC1A | NPOC Kalibrier Kit, HTC - 0-5 mg/l C, KHP, Trinkwasserkalibration |
| 402-100.061 | Schraubkappe TIC-Port, GL 18, rot |
| 402-810.058 | Spezialkatalysator CeO2 für die TOC/TNb Bestimmung, ca. 200 g |
| 402-810.047 | Spezialkatalysator CeO2 für die TOC/TNb Bestimmung, ca. 40 g |
| 899-TIC1MNS | TIC Stammlösung 1000 mg/L C, Natriumcarbonat und Natriumhydrogencarbonat 50:50 Verhältnis |
| 899-W500A | TOC Ansatzwasser, HTC stabilisiert mit HCl für verbrennungsbasierte TOC Systeme |
| 899-TC1MNS | TOC Stammlösung 1000 mg/l C Kaliumhydrogenphthalat (KHP) |
| 402-815.076 | Abfallkanister 5 L |
| 450-900.221 | Erweitertes Wartungskit für multi N/C 2300 |
| 402-881.027 | Finger-Tight-Set 1/16" für Schlauchsatz, PEEK |
| 402-825.041 | Gabelklemme KS 13/2 mit Feststellschraube |
| 402-885.045 | Hoch-Temperatur-Matte rechteckig, für 16 mm Verbrennungsrohr |
| 402-885.017 | Hoch-Temperatur-Matte, rund, für 26 mm Verbrennungsrohr |
| 402-950.004 | IC/Kondensationsgefäß für multi N/C 2300 |
| 402-823.056 | Kanülen, I.D. 0,35 mm für Spritzen |
| 402-950.002 | Kondensationsschlange multi N/C 2300 |
| 402-886.333 | Platin-Netz |
| 402-810.048 | Platinkatalysator, ca. 15 ml für die TOC/TNb Bestimmung |
| 402-810.059 | Platinkatalysator, ca. 80 ml für die TOC/TNb Bestimmung |
| 402-885.011 | Pumpschlauch für H3PO4-Pumpe (Schlauchpumpe) |
| 402-881.006 | Quarzglasbruch, Grobkorn, 80 g |
| 402-825.044 | Quarzwolle |
| 402-815.102 | Rundringe für Verbrennungsrohr, I.D. 16 mm |
| 402-825.110 | Rundschale multi N/C - Durchmesser 100 mm x Höhe 50 mm |
| 402-890.110 | Schlauchkit für multi N/C 2300 |
| 402-881.238 | Septen A.D. 10 mm für pneumatischen Ofenkopf |
| 402-886.327 | Septum geschlitzt (weiß/rot) für TIC-Port, A.D. 17 mm, Set á 5 Stück |
| 402-886.329 | Septum geschlitzt für TIC-Port , A.D. 17 mm, Set á 5 Stk. |
| 402-886.311 | Spritze 500 µl, graduiert für Handdosierung, mit wechselbarer Kanüle |
| 450-900.220 | Verbrauchsmaterial Set für multi N/C 2300, 16 mm VR |
| 402-890.219 | Verbrennungsrohr, A.D. 16 mm, Quarzverbrennungrohr TOC/TNb, Set á 5 Stück |
| 402-890.134 | Verbrennungsrohr, A.D. 16 mm, Quarzverbrennungrohr TOC/TNb |
| 402-890.136 | Verbrennungsrohr, A.D. 16 mm, Quarzverbrennungrohr TOC/TNb mit Halterung |
| 402-885.010 | Verbrennungsrohr, A.D. 26 mm, Quarzverbrennungrohr TOC/TNb |
| 402-884.021 | Abfallschlauch TOC mit Verschraubung für Grundgerät (2 m) |
| 402-007.884 | FAST-Verbinder , gerade |
| 402-007.508 | FAST-Verbinder , gerade |
| 402-007.513 | FAST-Verbinder , gewinkelt |
| 402-007.988 | FAST-Verbinder gerade |
| 402-810.083 | Halogenabsorbernachfüllpack 5 Füllungen für das Halogenabsorber U-Rohr, I.D. 11 mm |
| 402-810.050 | Halogenabsorbernachfüllpack für das Halogenabsorber-U-Rohr, I.D. 11 mm |
| 402-886.141 | Keramikhaken zweiteilig lang, 600 mm |
| 402-884.005 | Pumpschlauch für Abfallpumpe (Schlauchpumpe) |
| 402-889.674 | Quarzschiffchen 40 x 9 mm |
| 402-889.673 | Quarzschiffchen mit Niederhalter 40 x 9 mm |
| 402-825.097 | Reagenzienflasche 250 mL für Phosphorsäure |
| 402-820.076 | Schraubverschluss GL 45 mit 3 Bohrungen für Nadeln / Schläuche (für Schott-Flasche) |
| 402-950.005 | Set aus FAST-Verbindern , 8 Stck. |
| 402-881.245 | Set TC-Vorfilter und Wasserfalle |
| 450-900.229 | Starter-Kit für 26 mm VR mit CeO2 Katalysator |
| 402-950.001 | U-Rohr Halogenabsorber A.D. 11 mm |
| 899-BSASET1 | BSA Kalibrier Kit Standardlösungen 1 - 15 mg/l N inkl. Ansatzwasser |
| 899-BSASS2 | BSA Stammlösung 200 mg/l N, Proteinstandard für Gesamtstickstoff-Kalibration |
| 402-886.131 | Kalziumkarbonat TC/TIC Standard |
| 402-886.116 | Trockenmittel für HT-Öfen |
Weitere Produkte
TOC Autosampler Serie
Optimieren Sie Ihren Probendurchsatz mit unserem breiten Portfolio an kostengünstigen und anwendungsoptimierten Autosamplern.
multi X 2500 AOX/TOX, EOX, POX Analysator
multi X 2500 – ein AOX-Analysator der Maßstäbe setzt – flexibel, zuverlässig, leicht zu bedienen und weitaus mehr als nur AOX/EOX/POX Summenparameter-Analysator.
multi EA 4000 Serie
Der robuste Alleskönner in für die C/S/Cl und TOC Summenparameter Bestimmung in Feststoffen
Downloads
Der Analytik Jena-Newsletter informiert Sie regelmäßig über:
- Neuigkeiten
- Trends und Entwicklungen
- Veranstaltungen
